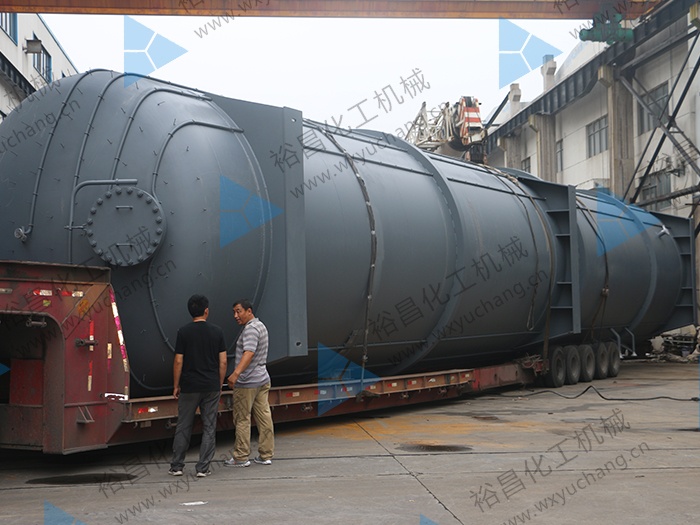

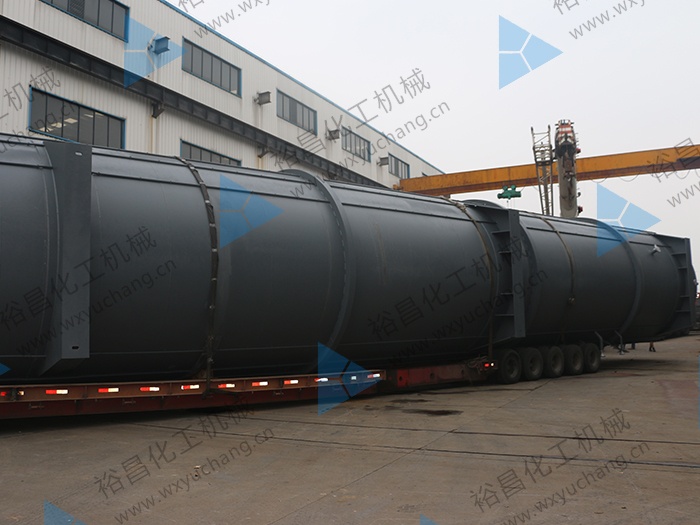

中天合創鄂爾多斯煤炭深加工示范項目設備裝車

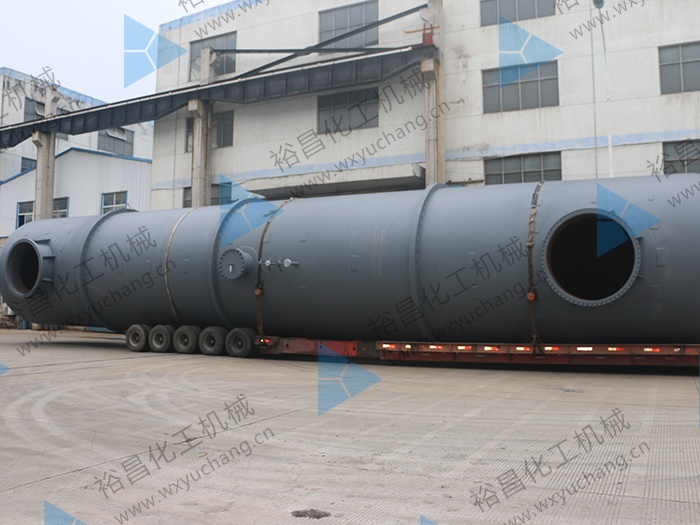

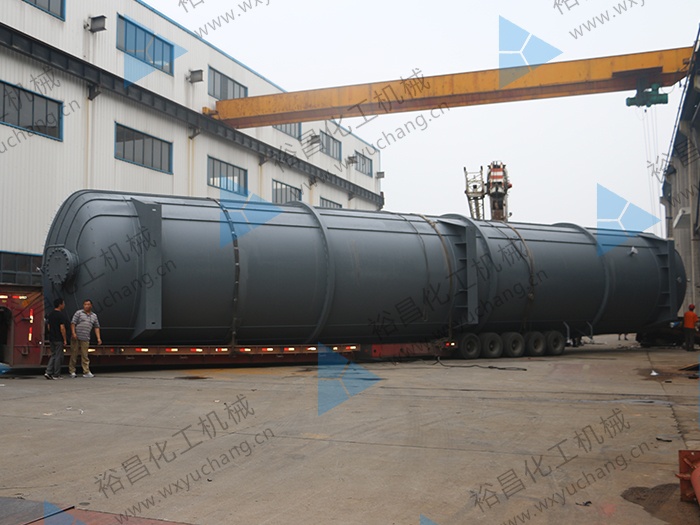

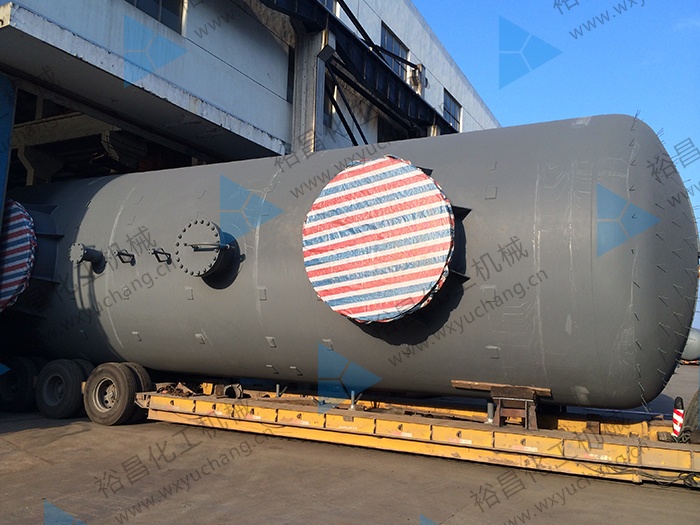

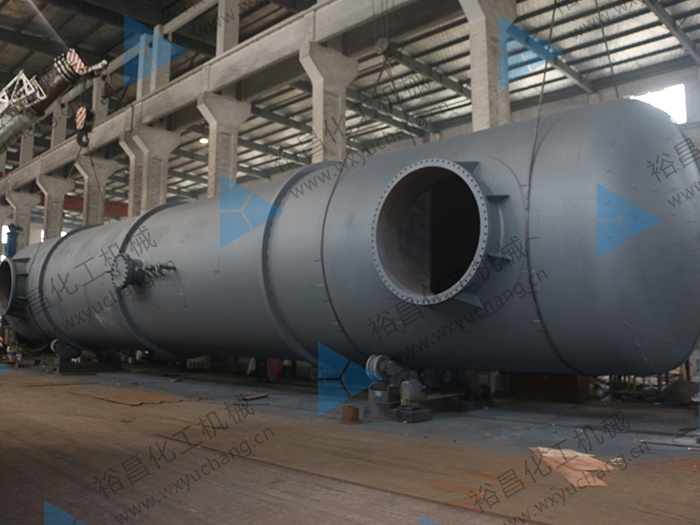

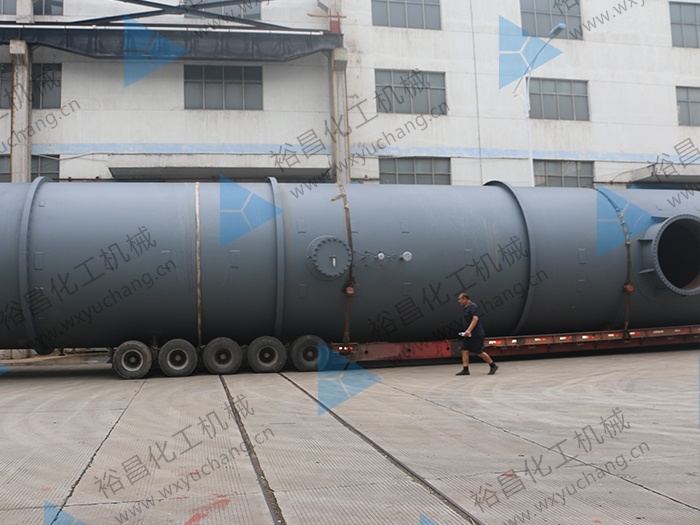

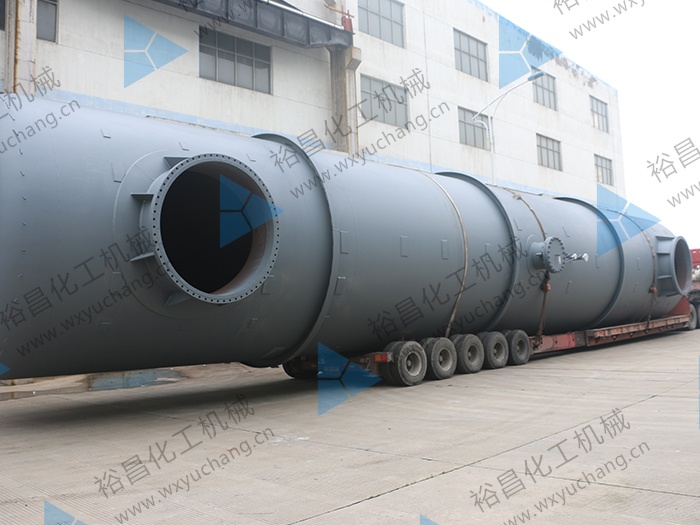

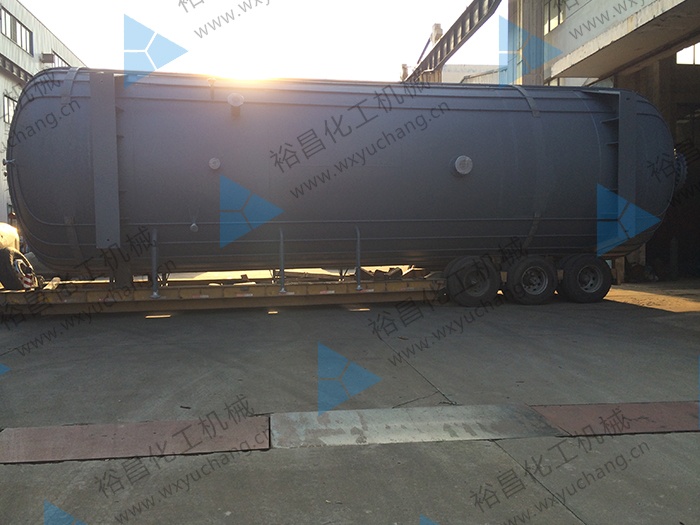

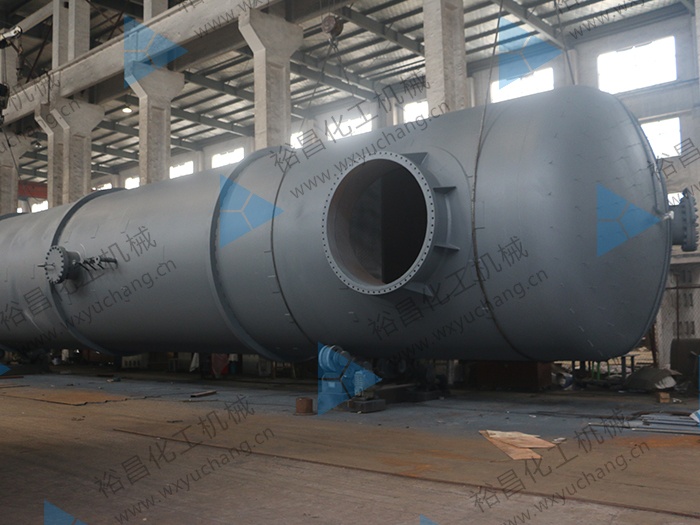

中天合創鄂爾多斯煤炭深加工示范項目設備裝車，無錫市裕昌化工機械有限公司按圖紙生產制造。
火炬氣通過水封罐進口管道，進入水封罐內的水面以下，達到一定壓力后沖破水封進入火炬筒體進行放散。
水封罐本體結構：
水封罐本體接口：
水封罐入口：火炬氣進口
水封罐出口：火炬氣出口
補水管道：通過注入新鮮水維持液位的穩定
排污管道：對罐體進行排污
溢流管道：分級控制水封罐內水位，確保水位不會高于設定值
伴熱管道：冬季用于防凍
水封罐儀表：
就地壓力表：顯示當前罐內壓力
就地溫度表：顯示當前罐內溫度，判斷是否投入伴熱蒸汽或者電伴熱
磁翻板液位計：顯示液位，如果提供變送信號的話，還可配合調節閥（氣動執行機構）進行自動補水
水封罐的作用是防止回火現象的發生，假設發生回火，火焰通過火炬氣出口進入水封罐后因?yàn)槿肟诠艿涝谒嬉韵拢虼硕沤^了火焰的繼續傳播。
水封罐使用注意事項：
水封罐是通過水的壓力來實現防回火功能的，水面高出進口的高度不能低于操作壓力的1.5倍。同時水位不能過高，不然容易引起放散管道內憋壓。一般設置水位自動調節系統。
